提升帶連接裝置

選擇合適的提升帶接頭方式直接影響到設備運行的可靠性、性和使用壽命。鎮江泰牌提升帶連接器綜合了提升帶運行時的各種工況的提升強度要求，設計了有效傳載提升帶強度的接頭方案。

S1、S2型性能特點 ：

1、S1 為整體沖壓成型，S2 為由 2 個 S1 單片拼焊而成，尺寸一致性好，互換精度高。
2、組合能力強，可適用于不同帶寬的提升帶。
3、材質碳鋼，表面鍍鋅處理。
4、配有鎖緊螺母，有效地防止運行中的緊固件的松動。

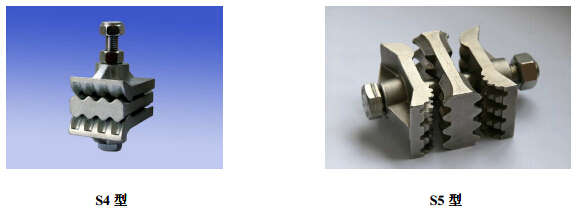

S4、S5型性能特點：

1、 采用精密鑄造，尺寸一致性好；

2、 由3塊特殊結構的金屬件組成，具有更高的夾緊力；

3、 材質有碳鋼（鍍鋅處理）和不銹鋼。

提升帶連接裝置規格及強度許用表：

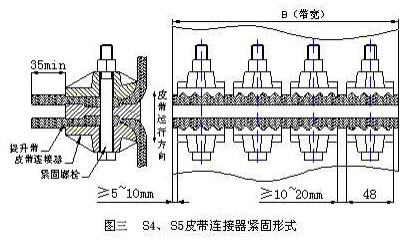

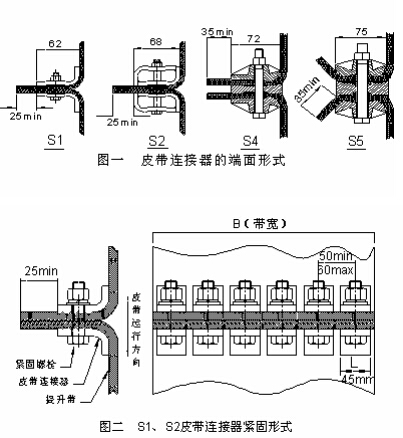

皮帶連接器的形式及應用：

接頭的操作要點

1、提升帶的接頭應根據不同的提升帶抗拉強度和寬度規格選擇合適的皮帶連接器的形式和數量。

2、根據提升機一周凈長度加皮帶連接器所需長度（S1＋174mm；S2＋186mm；S4＋214mm；S5＋220mm）確定提升帶長度；

3、根據提升帶的確定長度，在兩端內移一定的距離（S1夾具56mm；S2夾具59mm；S4夾具76㎜；S5夾具75㎜）為安裝孔中心線，該中心線與提升帶的徑向垂直或與提升帶的兩端邊垂直，以確保接頭后的提升帶兩側等長，不跑偏。

 接頭的方式對比：

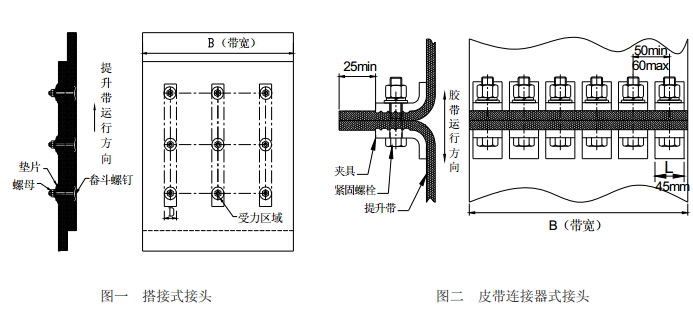

1、提升帶接頭方式（如下圖）。

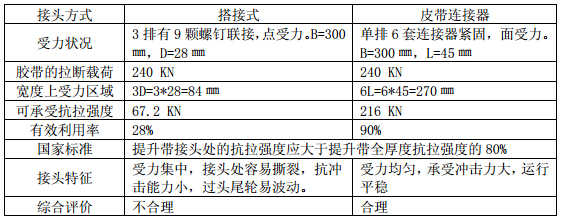

2、受力狀況對比分析：以 300mm 的帶寬、單位抗拉強度為 800KN/m 的切邊提升帶為例。
